軸承自動化視覺檢測設備檢測螺絲器件外觀方案

作者 : 思普泰克智能制造發布時間 : 2022-10-17 瀏覽 : 176 次
軸承自動化視覺檢測設備檢測螺絲器件外觀方案，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求

檢測內容：
       最大尺寸直徑9.42mm*高22.27mm的產品的尺寸檢測
序號 檢測位置 檢測方式 是否可檢
1 底部缺陷 正光檢測 可檢
2 表面發白 正光檢測 可檢
3 壓壞 背光檢測 可檢
4



5 穴發白，CHAO里面發白
 		 輕微不可檢

注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

樣品圖：

軸承自動化視覺檢測設備檢測螺絲器件外觀方案

二、設備組成及主要機構

設備型號：SP-T300非標定制機          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Basler工業相機 3套
5 相機調節伺服模組 SIPOTEK定制 3套
6 工業鏡頭 FA高清光學工業鏡頭 2套
7 工業鏡頭 遠心工業鏡頭 1套
8 光源 定制光學自適應光源 4套
9 檢測平臺 專業光學玻璃載臺 1套
10 伺服電機 松下·PANASONIC 1套
11 控制系統 SIPOTEK定制 1套
12 PLC運動協作 松下·PANASONIC 1套

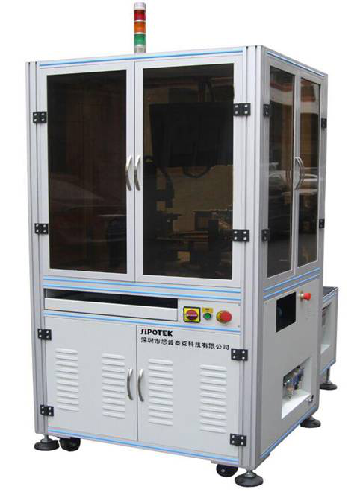

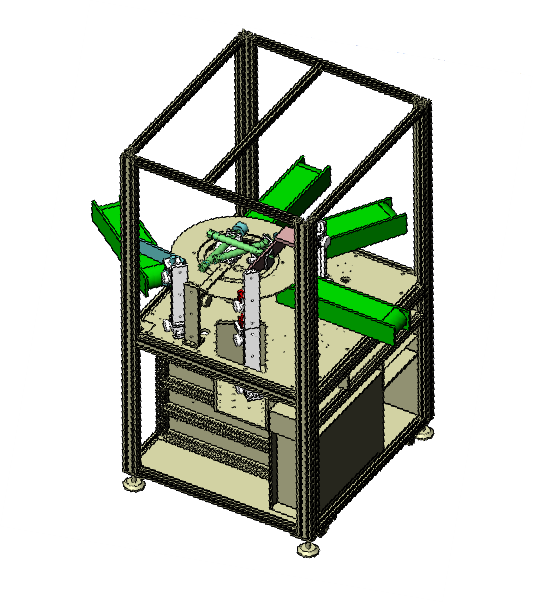

設備外觀3D立體圖

軸承自動化視覺檢測設備軸承自動化視覺檢測設備

三、樣件（1、2、3、5）測試圖片:

底部正光檢測原圖：

軸承自動化視覺檢測設備檢測螺絲器件外觀方案

底部正光檢測不良品分析圖：NG     分析結果：可檢
1：穴堵塞，穴黑。

軸承自動化視覺檢測設備

 2：穴發黃

軸承自動化視覺檢測設備

3：偏針，槽偏心

軸承自動化視覺檢測設備
4：穴黑

軸承自動化視覺檢測設備

底部正光檢測不良品分析圖：NG     分析結果：可檢

5：穴堵塞。

軸承自動化視覺檢測設備

 6：表面壓傷，印傷

表面壓傷，印傷

7：穴發白

穴發白

側面正光檢測原圖：

側面正光檢測

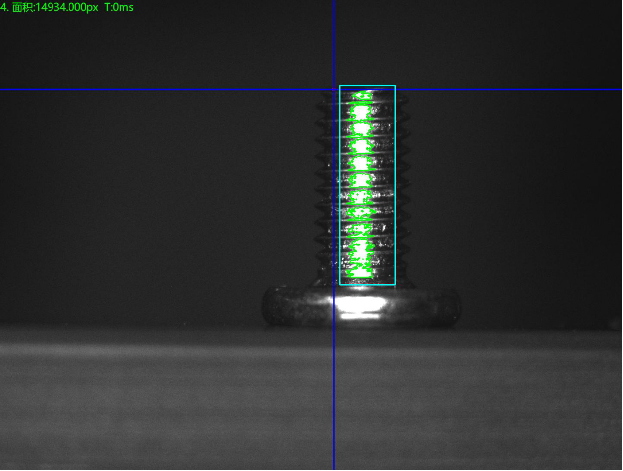

側面正光檢測良品分析圖：OK

側面正光檢測

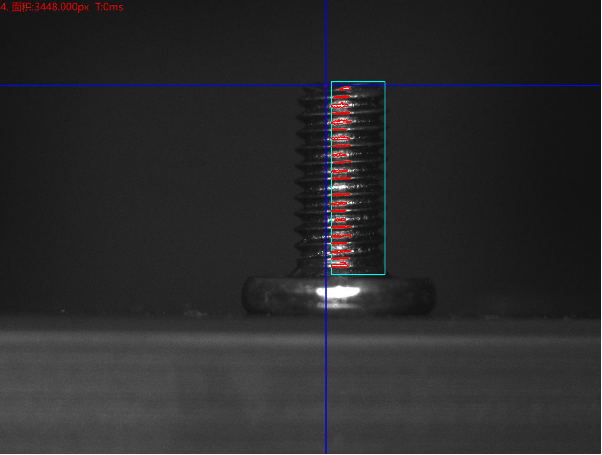

側面正光檢測不良品分析圖：NG    不良特征： 牙黑     分析結果：可檢

側面正光檢測

側面背光檢測原圖：

側面背光檢測

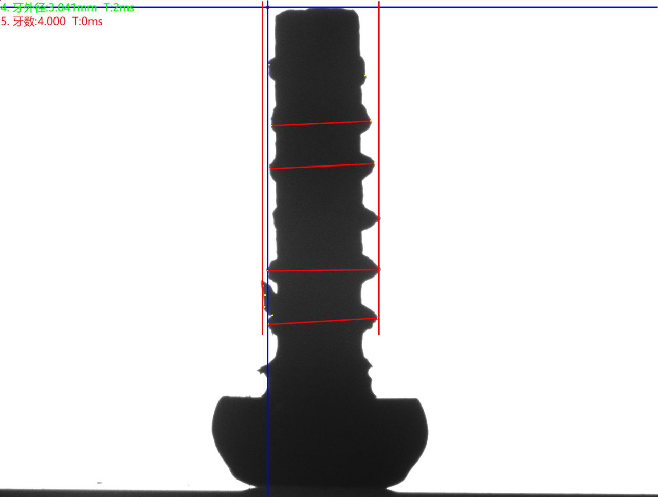

側面背光檢測不良品分析圖：NG    不良特征： 爛牙     分析結果：可檢

側面背光檢測
