軸承自動化視覺檢測設備檢測沖壓件外觀方案！

作者 : 安徽思普泰克發布時間 : 2020-03-14 瀏覽 : 175 次
注明：軸承自動化視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       最大尺寸長20mm*高3mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢 備注
1 表面劃傷 正光檢測 可檢

2 底部壓傷 正光檢測 可檢

4 側面壓傷 正光檢測 可檢 環形一圈都壓傷
壓傷在邊緣位置不可檢
5



6 側面齒變形
 		 不可檢 特征處于環形的任意位置

注明：軸承自動化視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。

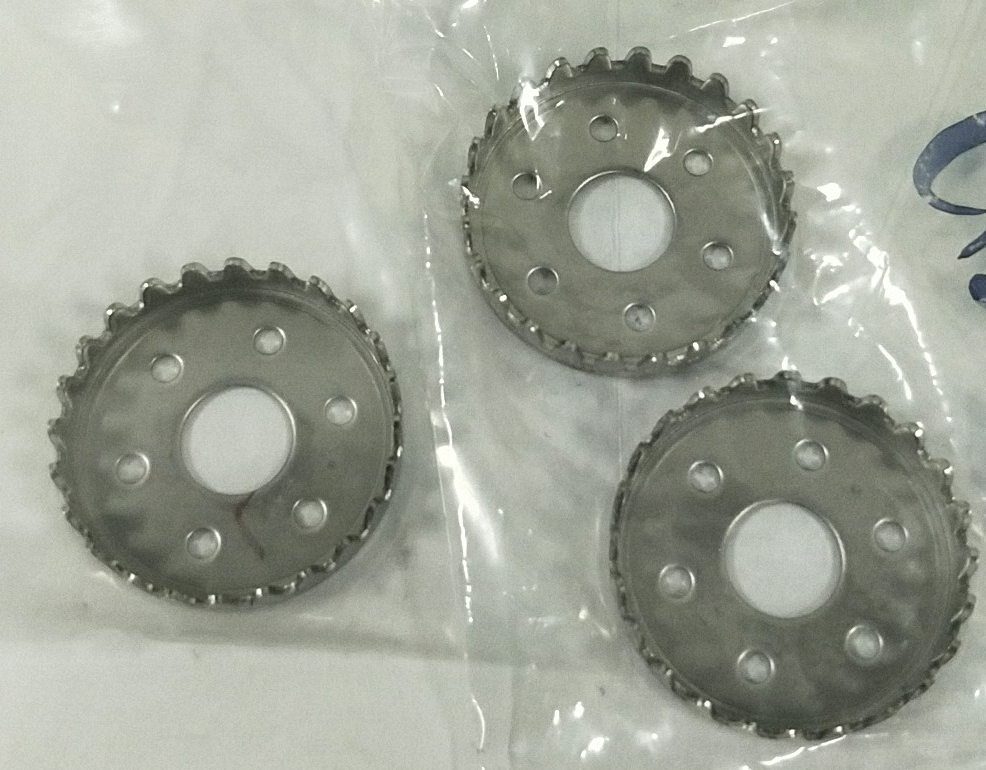

樣品圖：


軸承自動化視覺檢測設備
二、設備組成及主要機構

設備型號：SP-T300非標定制機          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 Barsler工業相機 3套

5 相機調節伺服模組 SIPOTEK定制 3套

6 工業鏡頭 FA高清光學工業鏡頭 3套

7 光源 定制光學自適應光源 3套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套

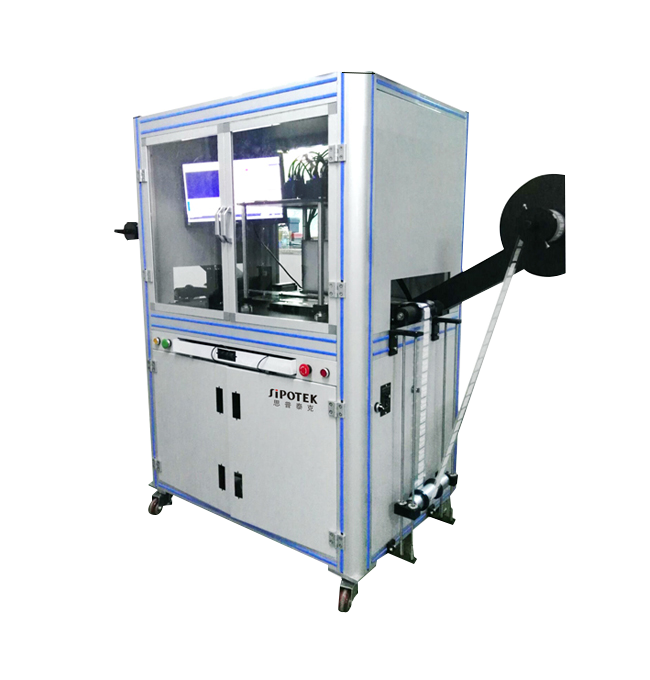

軸承自動化視覺檢測設備外觀3D立體圖
軸承自動化視覺檢測設備
三、樣件測試圖片:

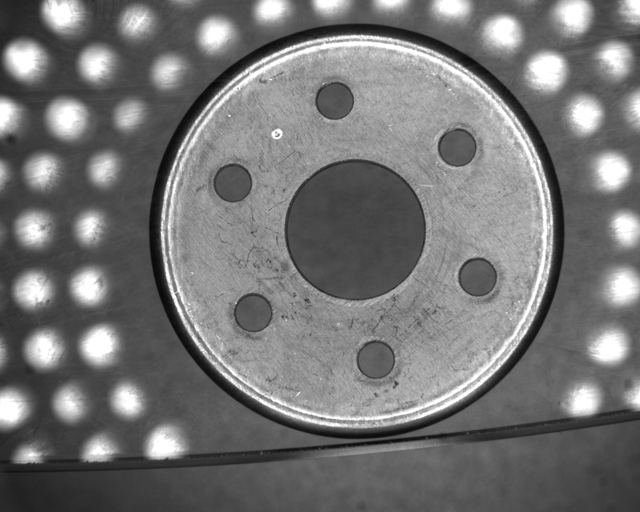

底部正光檢測原圖：

軸承自動化視覺檢測設備

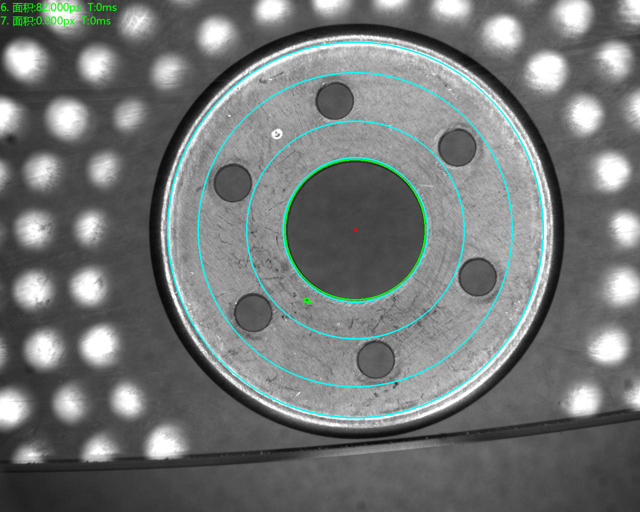

底部正光檢測良品分析圖：OK

軸承自動化視覺檢測設備

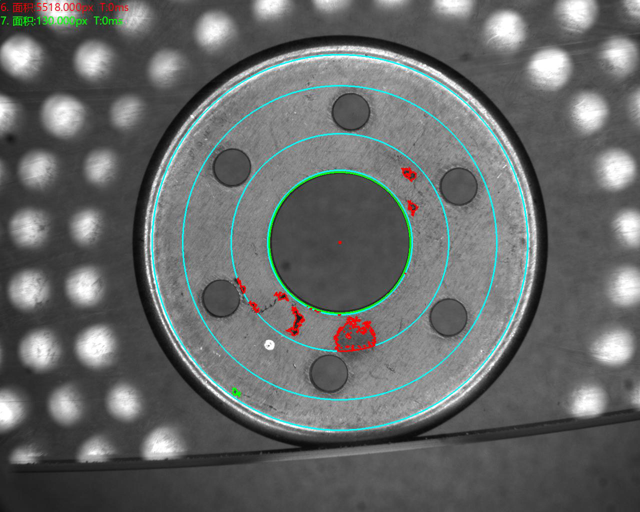

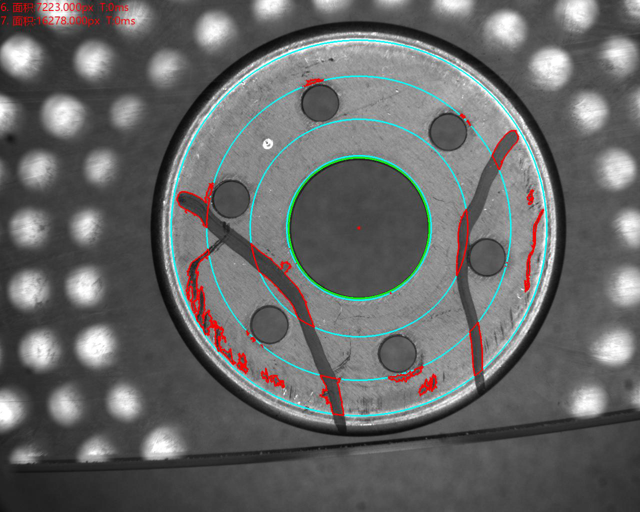

底部正光檢測不良品分析圖：NG   不良特征： 表面劃傷      分析結果：可檢

軸承自動化視覺檢測設備

底部正光檢測不良品分析圖：NG   不良特征： 表面劃傷      分析結果：可檢

軸承自動化視覺檢測設備

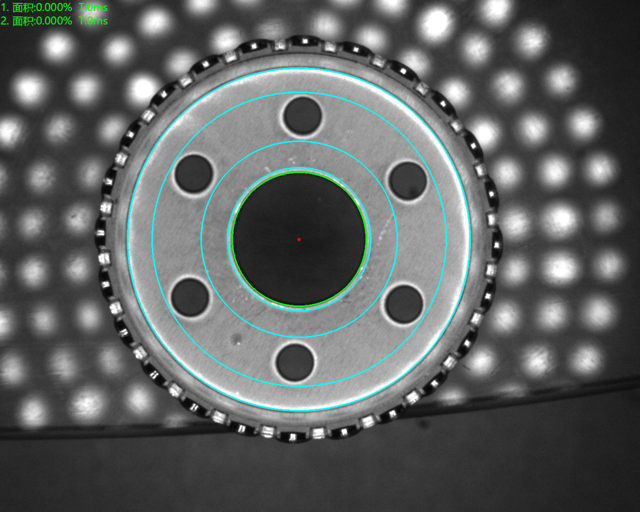

頂部正光檢測良品分析圖：OK

軸承自動化視覺檢測設備

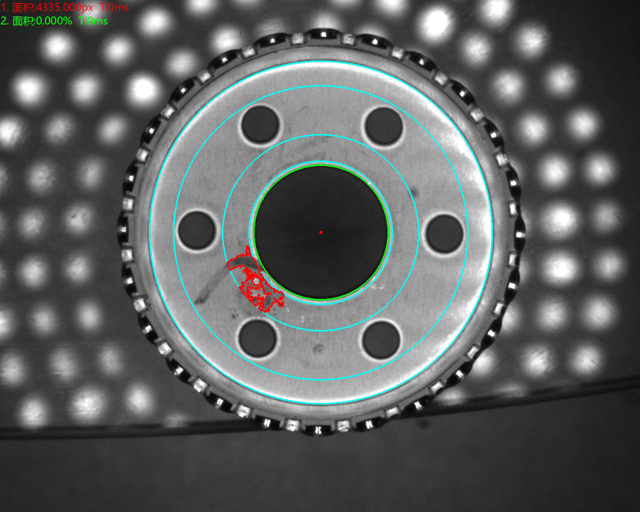

頂部正光檢測不良品分析圖：NG   不良特征： 壓傷      分析結果：可檢

軸承自動化視覺檢測設備

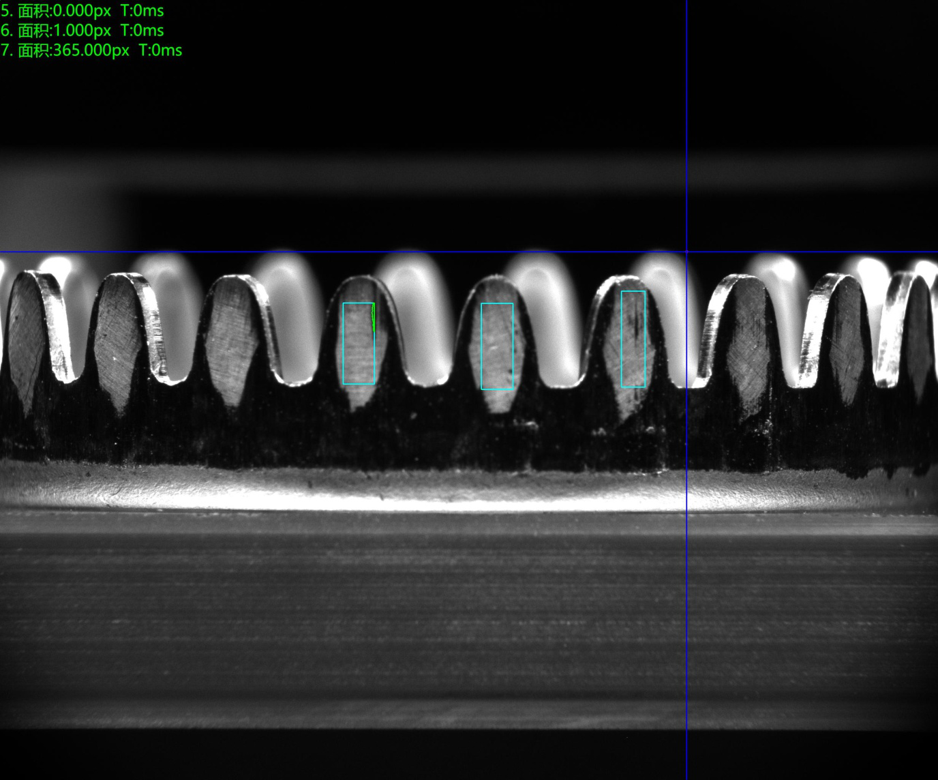

側面正光檢測良品分析圖：OK

軸承自動化視覺檢測設備

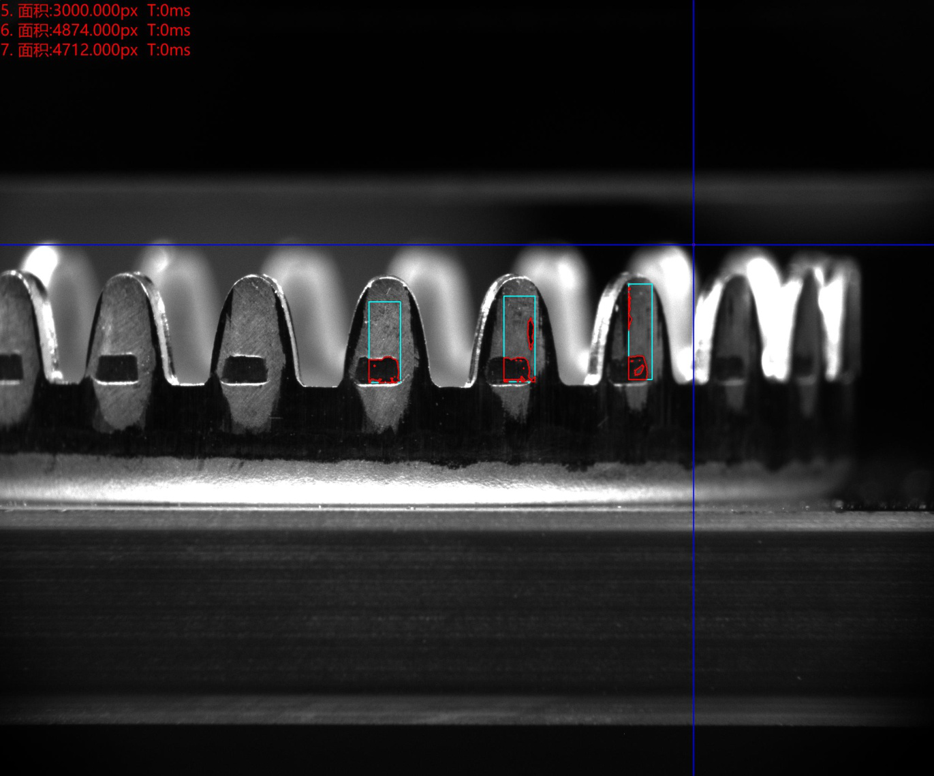

側面正光檢測不良品分析圖：NG   不良特征： 壓傷      分析結果：可檢

軸承自動化視覺檢測設備

四、軸承自動化視覺檢測設備安裝要求:
設備放置的檢測空間:  在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
