外觀檢測設備檢測金屬片外觀不良方案

作者 : 思普泰克智能制造發布時間 : 2020-01-13 瀏覽 : 179 次
注明：外觀檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢 備注
1 壓傷 正光 可檢



2 凹陷 正光 可檢


3


4 臟污
 		 不可檢 和樣件本身色差相近
5 印字不良
 		 不可檢 樣件沒辦法區分正反面，字符可能存在四個位置


注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。

二、設備組成及主要機構

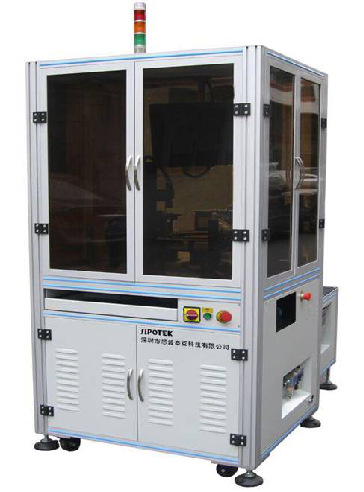

設備型號：SP-T300非標定制機          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 Barsler工業相機 4套

5 相機調節伺服模組 SIPOTEK定制 4套

6 工業鏡頭 FA高清光學工業鏡頭 4套

7 光源 定制光學自適應光源 4套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套

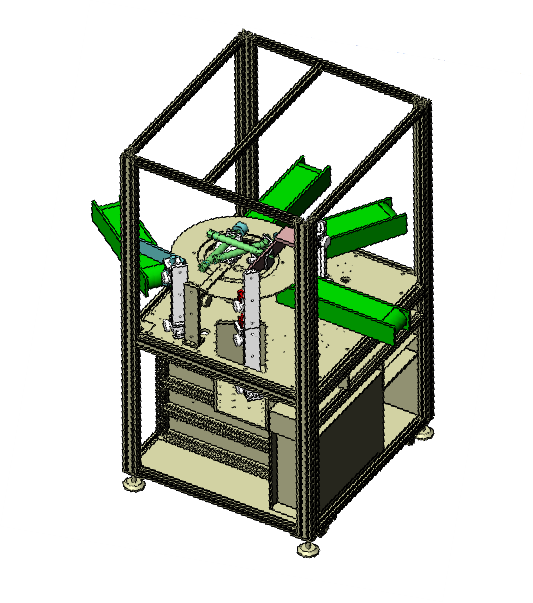

設備外觀3D立體圖

外觀檢測設備外觀檢測設備

三、樣件測試圖片:
       頂部正光檢測原圖：

 外觀檢測設備

頂部正光檢測良品分析圖：OK

外觀檢測設備

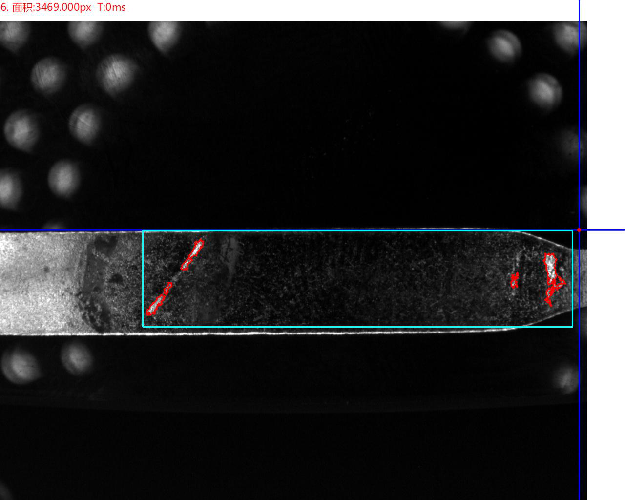

頂部正光檢測不良品分析圖：NG      不良特征： 凹陷      分析結果：可檢

外觀檢測設備

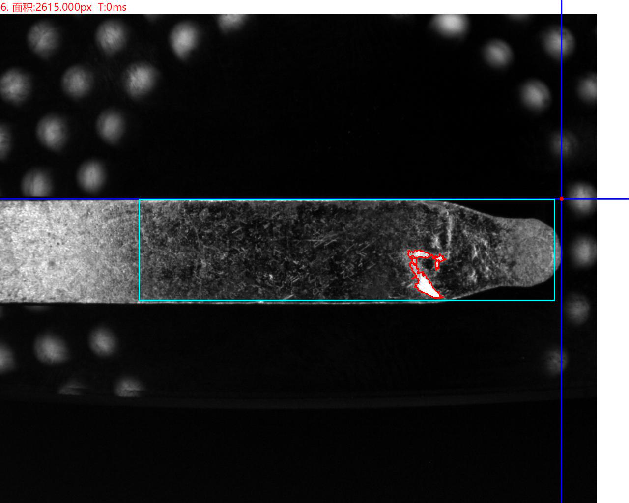

頂部正光檢測不良品分析圖：NG      不良特征： 壓傷      分析結果：可檢

外觀檢測設備

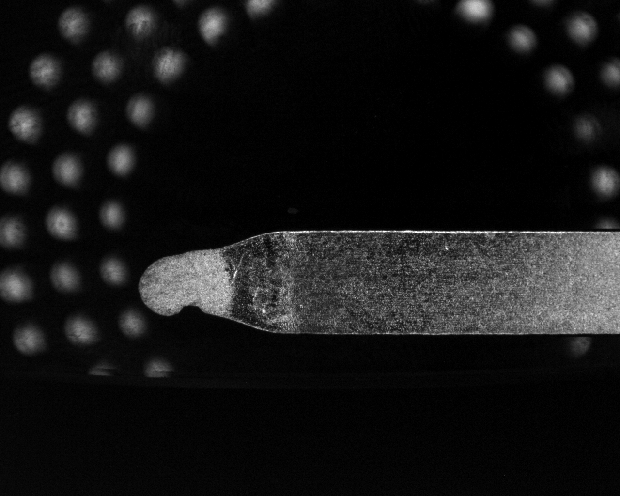

底部正光檢測原圖：

外觀檢測設備

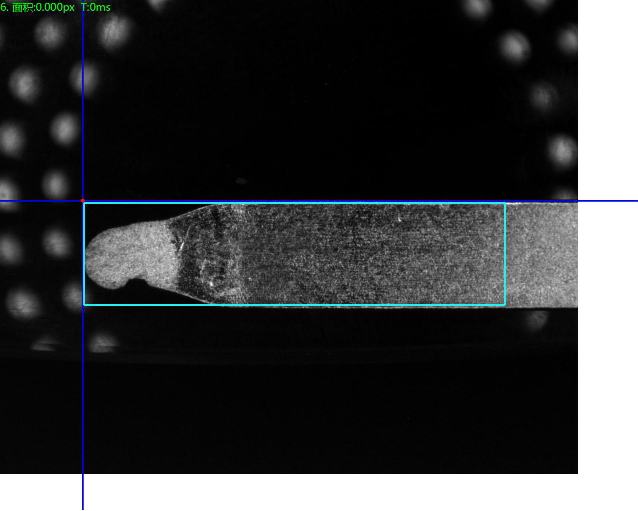

底部正光檢測良品分析圖：OK

外觀檢測設備

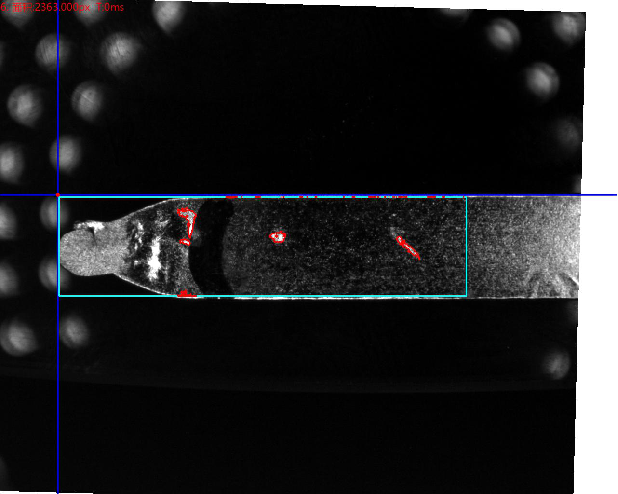

底部正光檢測不良品分析圖：NG      不良特征： 凹陷      分析結果：可檢

外觀檢測設備

底部正光檢測不良品分析圖：NG      不良特征： 凹陷      分析結果：可檢

外觀檢測設備

四、系統安裝要求:

設備放置的檢測空間:  在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
