自動化視覺檢測設備檢測齒輪外觀方案

作者 : 思普泰克智能制造發布時間 : 2022-10-17 瀏覽 : 275 次
注明：自動化視覺檢測設備檢測以上項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。
 商務咨詢：178-5603-5060
一、檢測內容及要求

檢測內容：
       最大尺寸直徑20mm*高度9.5mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 缺料、毛刺 正光檢測 可檢
2 缺料、毛刺 正光檢測 可檢

注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。

二、設備組成及主要機構

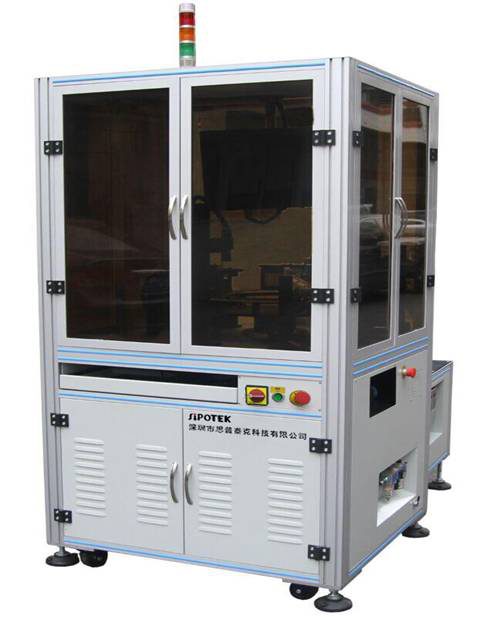

設備型號：SP-T300標定制機          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量 備注
1 視覺檢測軟件 SIPOTEK 1套 數據可上傳
2 工業電腦 SIPOTEK定制 1套

3 顯示器 PHILIPS  19”液晶顯示器 1臺

4 工業相機 Barsler工業相機 2套

5 相機調節模組 SIPOTEK定制 2套

6 工業鏡頭 FA高清光學工業鏡頭 2套

7 光源 定制光學自適應光源 4套

8 檢測平臺 專業光學玻璃載臺 1套

9 伺服電機 松下·PANASONIC 1套

10 控制系統 SIPOTEK定制 1套

11 PLC運動協作 松下·PANASONIC 1套

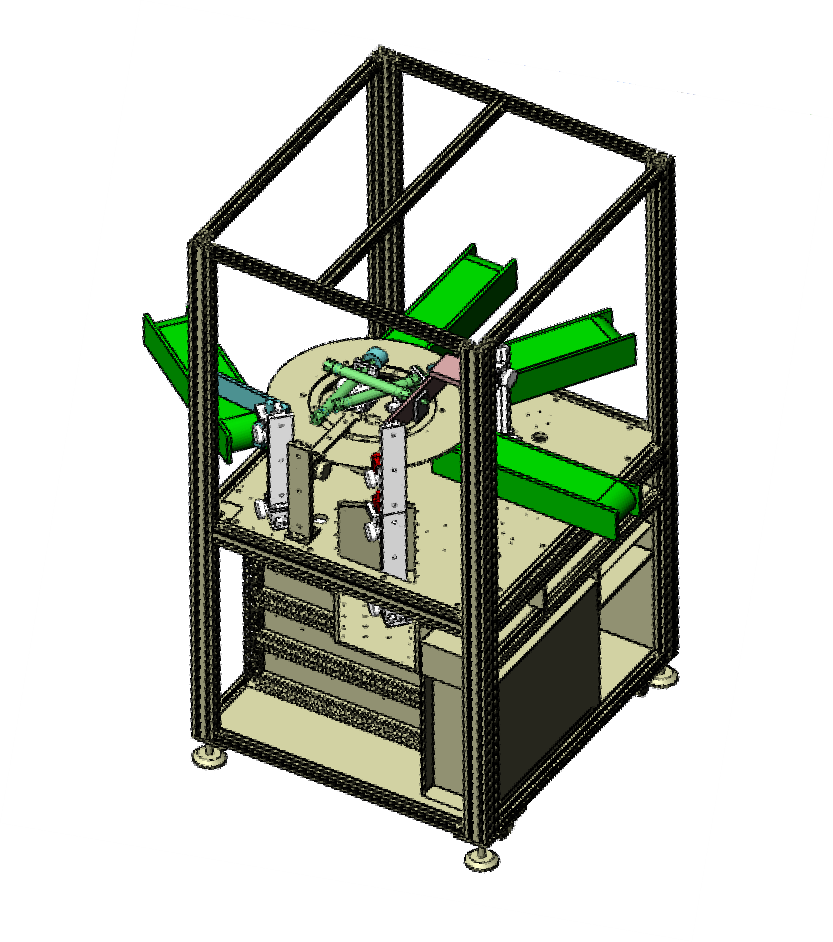

設備外觀3D立體圖

自動化視覺檢測設備自動化視覺檢測設備

樣件測試圖片:

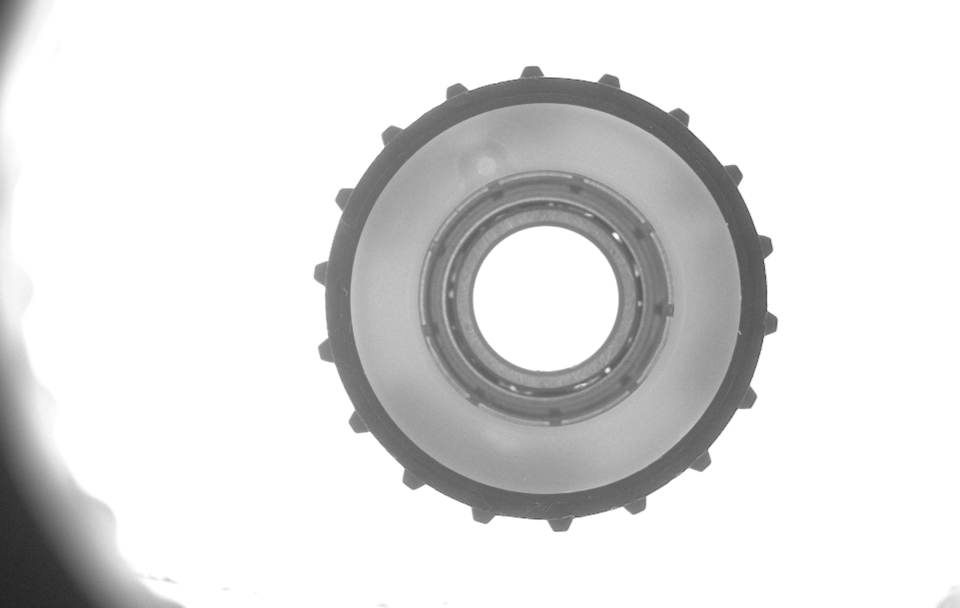

       底部正光檢測原圖：

自動化視覺檢測設備

底部正光檢測良品分析圖：OK

自動化視覺檢測設備

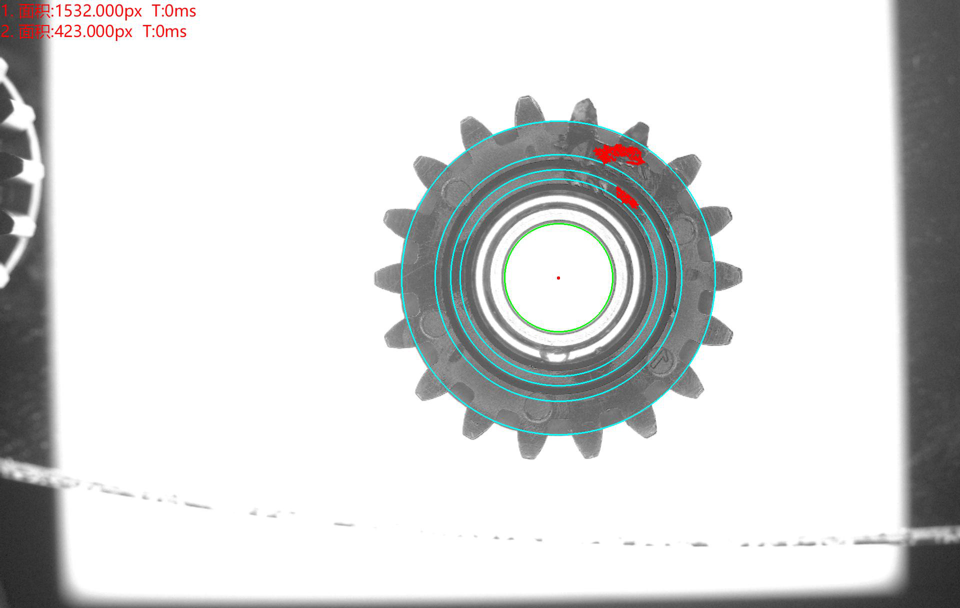

底部正光檢測分析圖： NG         不良原因：毛刺 、缺料

自動化視覺檢測設備

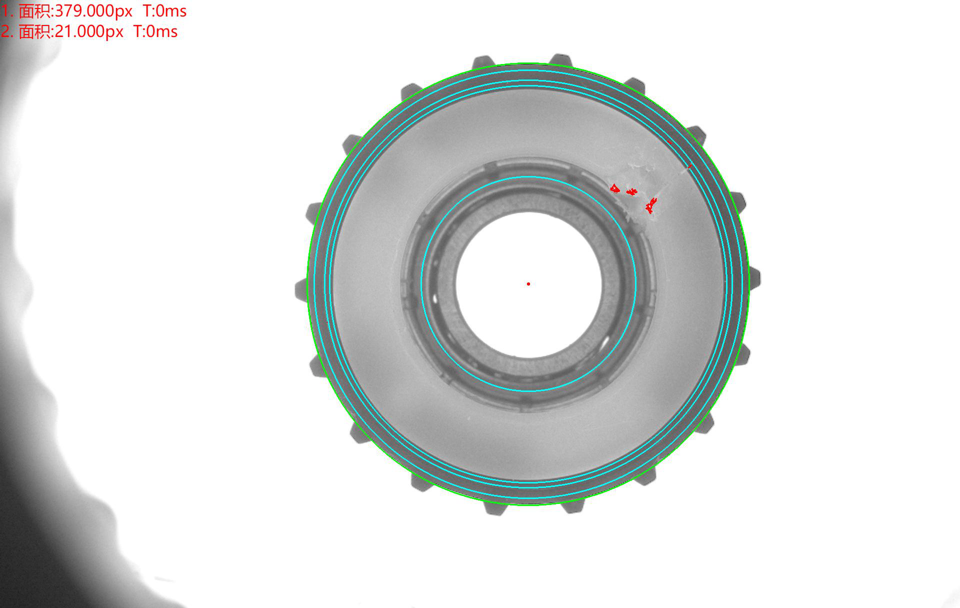

底部正光檢測分析圖： NG         不良原因：缺料

自動化視覺檢測設備

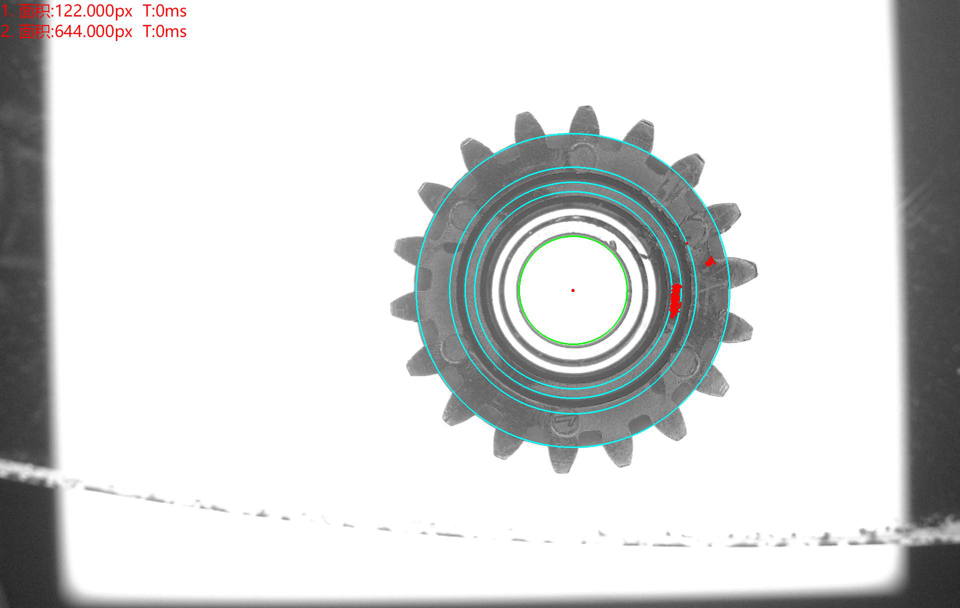

頂部正光檢測分析圖： NG         不良原因：缺料

自動化視覺檢測設備

頂部正光檢測分析圖： NG         不良原因：缺料

自動化視覺檢測設備
