軸承自動化視覺檢測設備檢測螺母外觀方案

作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 274 次
注明：軸承自動化視覺檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)
商務咨詢：178-5603-5060（微信同號）
一、檢測內容及要求

檢測內容：
      產品的外觀、尺寸檢測

序號

檢測位置

檢測方式

是否可檢

備注
1       頂部焊點不良 頂部正光檢測 可檢99.9%

2       頂部圓盤缺陷 頂部正光檢測 可檢99.9%

3       側面高度 側部背光檢測 可檢99.9%

4       檢測螺牙有無 45度正光檢測 可檢99.9%

5       斜牙 底面背光檢測 可檢99.9%

6       爛牙 側面背光檢測 可檢50% 孔內中間段爛牙無法打光呈現
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于150件(取決于產品送料速度)。

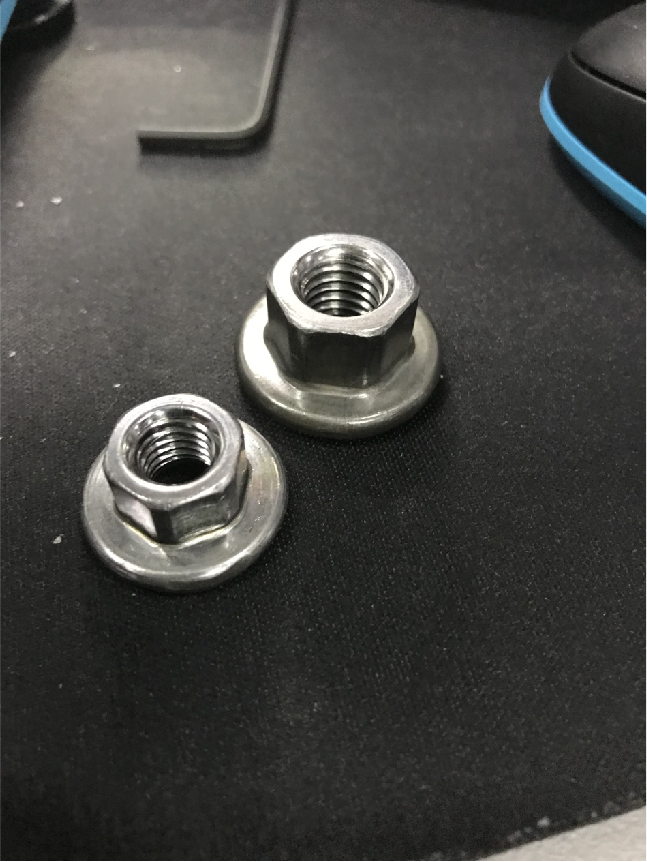

樣品圖：
軸承自動化視覺檢測設備

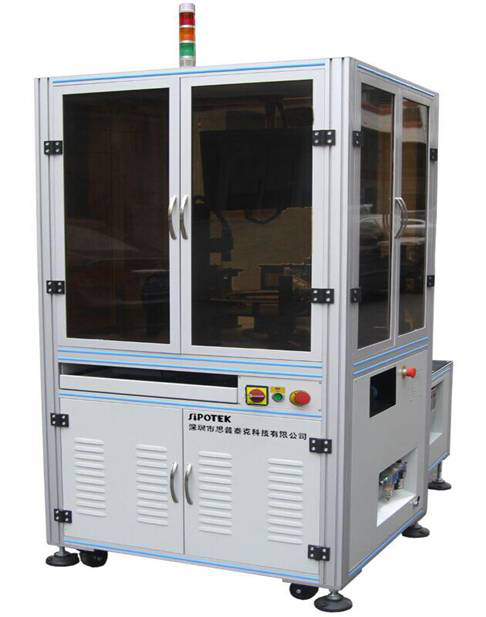

設備外觀3D立體圖

軸承自動化視覺檢測設備


二、設備組成及主要機構

設備型號：SP-T300標準設備          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 5套
5 相機調節模組 SIPOTEK定制 5套
6 工業鏡頭 FA高清光學工業鏡頭 5套
7 光源 定制光學自適應光源 5套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套
三、樣件測試圖片:

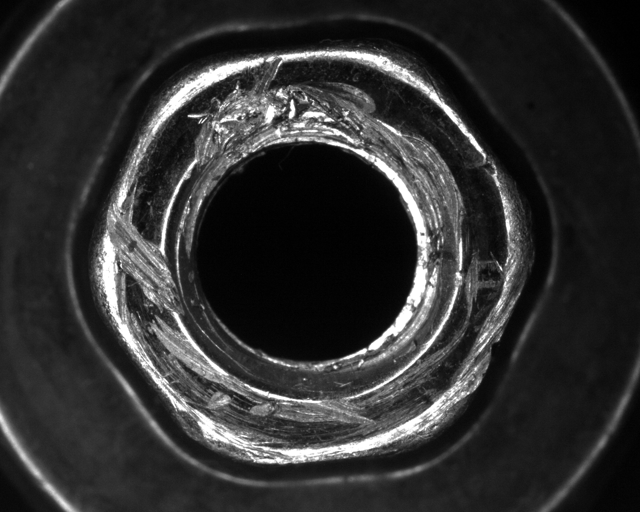

頂部正光檢測原圖：

頂部正光檢測原圖

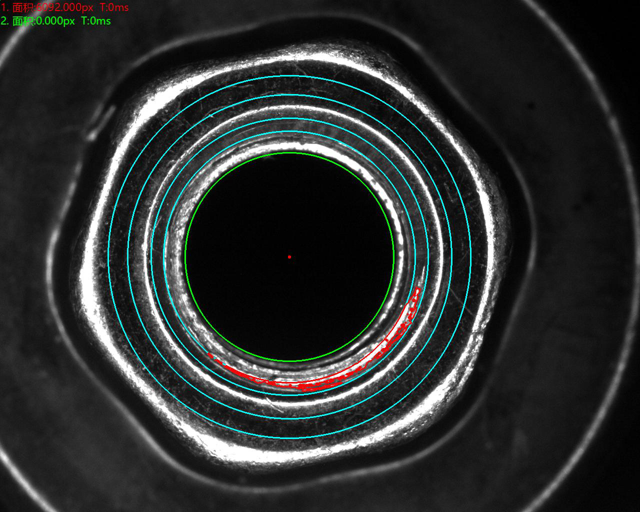

頂部正光檢測良品分析圖：OK

頂部正光檢測原圖

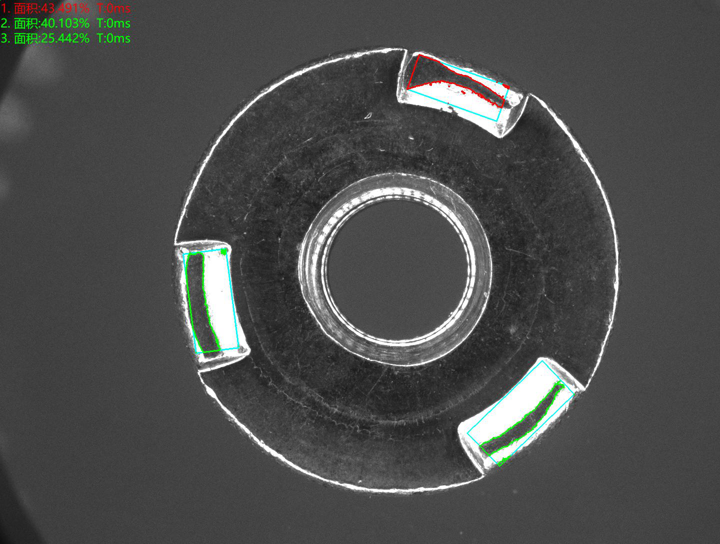

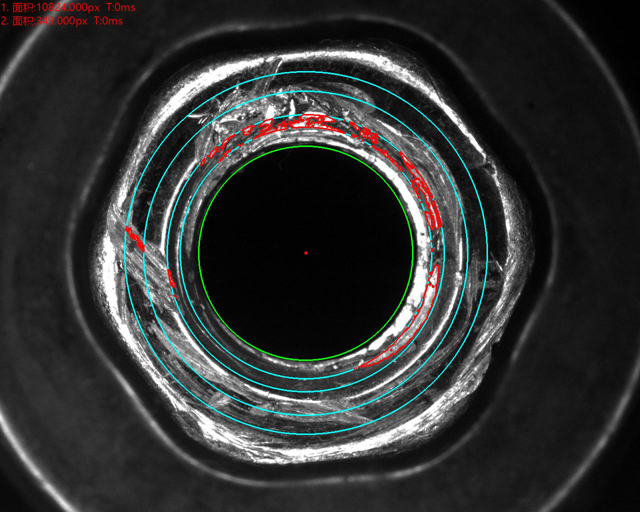

頂部正光檢測不良品分析圖：NG         不良原因：焊點不良

軸承自動化視覺檢測設備

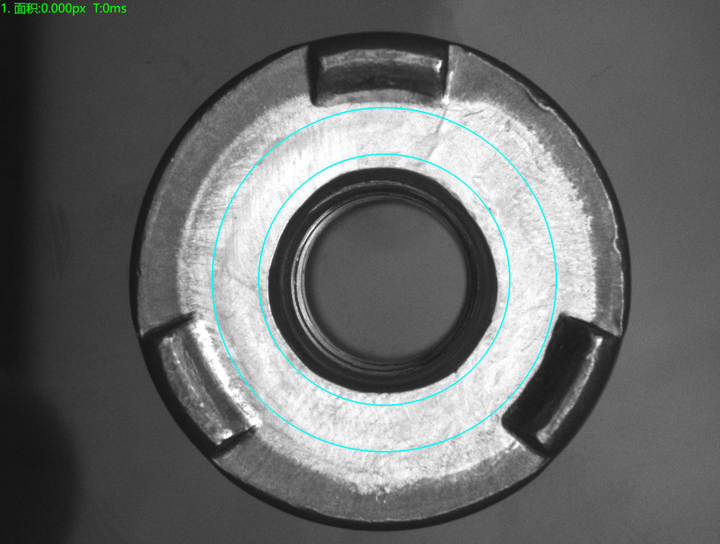

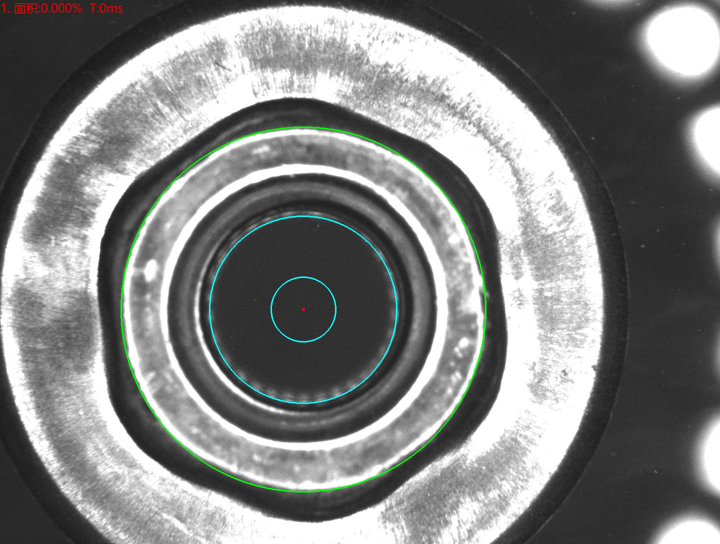

頂部正光檢測良品分析圖：OK

軸承自動化視覺檢測設備

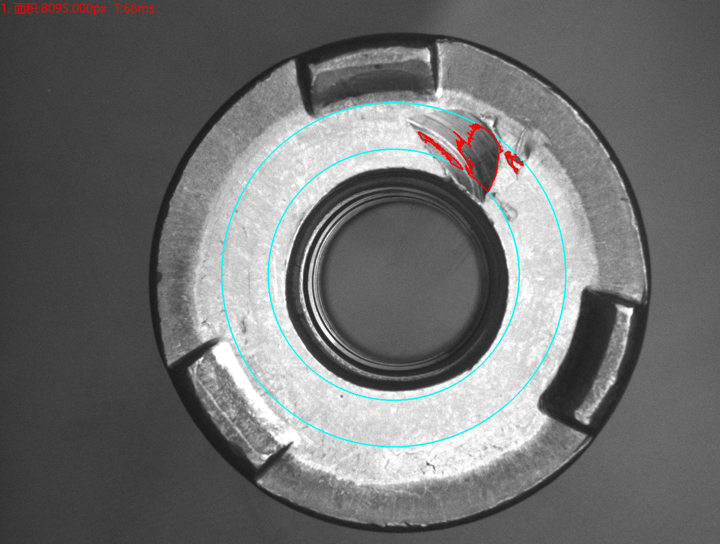

頂部正光檢測不良品分析圖：NG         不良原因：圓盤缺陷

軸承自動化視覺檢測設備

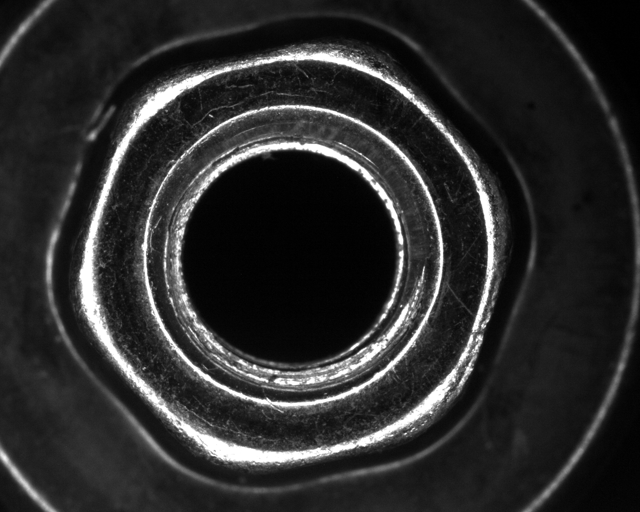

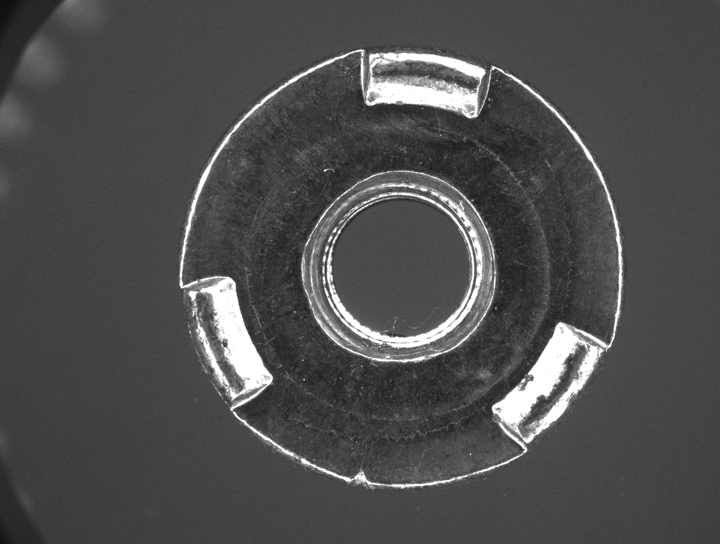

45度頂部正光檢測原圖：

軸承自動化視覺檢測設備

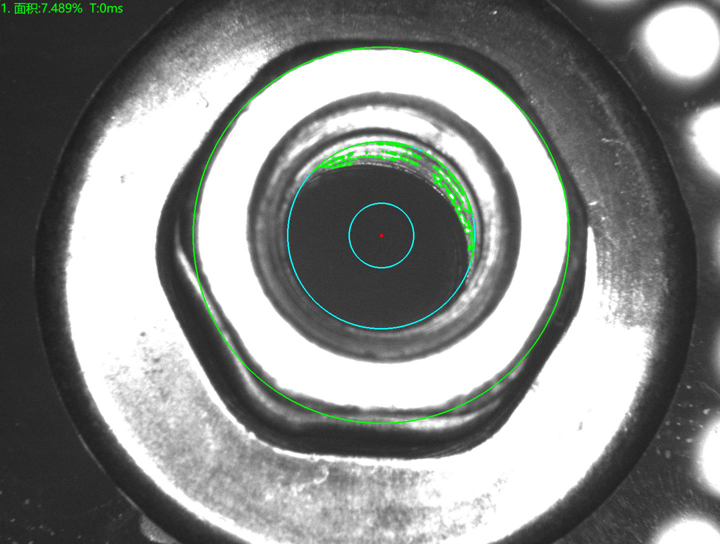

45度頂部正光檢測不良品分析圖：NG         不良原因：無牙

軸承自動化視覺檢測設備

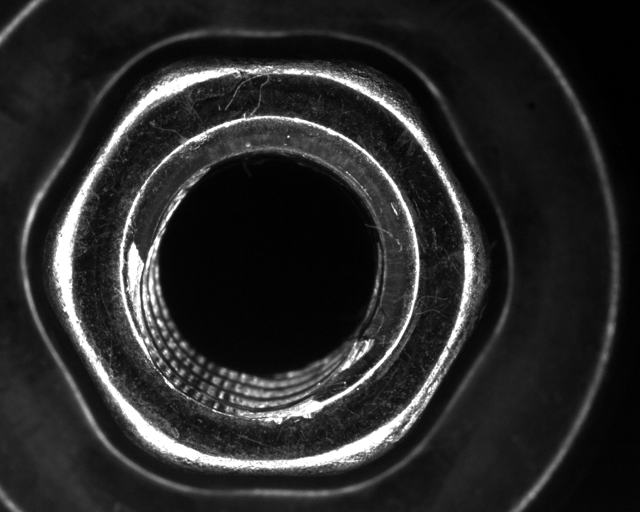

底部正光檢測不良品分析圖：NG         不良原因：斜牙

軸承自動化視覺檢測設備軸承自動化視覺檢測設備

 底部正光檢測不良品分析圖：NG         不良原因：斜牙

軸承自動化視覺檢測設備軸承自動化視覺檢測設備

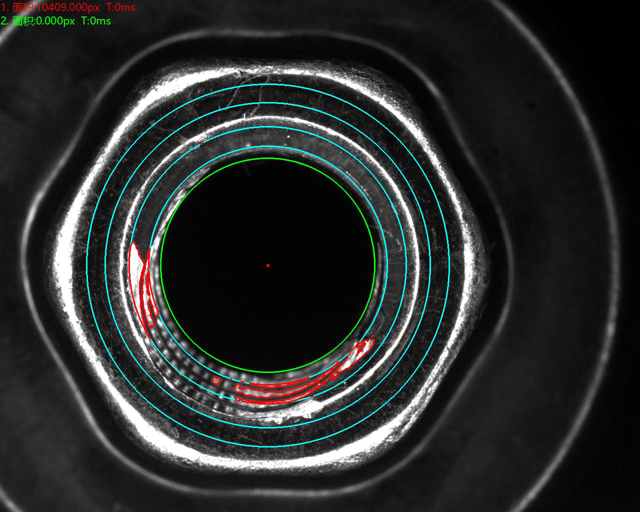

底部正光檢測不良品分析圖：NG         不良原因：爛牙

軸承自動化視覺檢測設備軸承自動化視覺檢測設備

四、軸承自動化視覺檢測設備安裝要求:
設備放置的檢測空間:  安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源：        交流220V，50Hz，  耗電＜1KVA。
