貼片電感機器視覺檢測設備檢測電感外觀方案！

作者 : 安徽思普泰克發布時間 : 2020-02-25 瀏覽 : 142 次
注明：貼片電感機器視覺檢測設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       最大尺寸長14mm*寬14mm*高6mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 殘缺、裂紋 正光檢測 可檢
2 劃痕、劃傷 正光檢測 可檢
3 端子不良 正光檢測 可檢
4 臟污、異物 正光檢測 可檢
5 露銅 正光檢測 可檢

注明：貼片電感機器視覺檢測設備，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

二、設備組成及主要機構

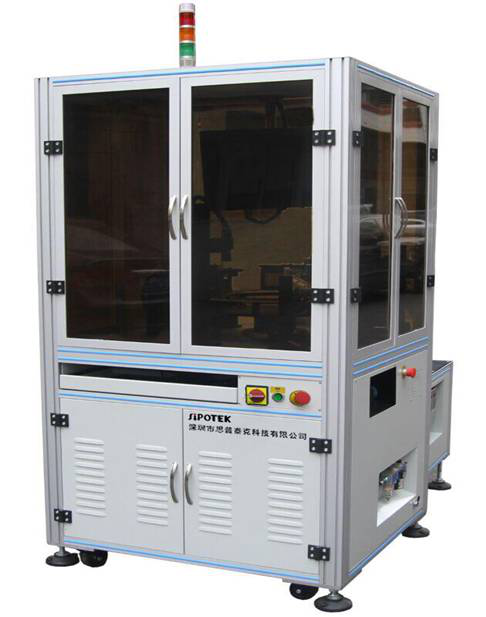

設備型號：SP-T300標準檢測設備          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 6套
5 相機調節模組 SIPOTEK定制 6套
6 工業鏡頭 FA高清光學工業鏡頭 6套
7 光源 定制光學自適應光源 6套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套

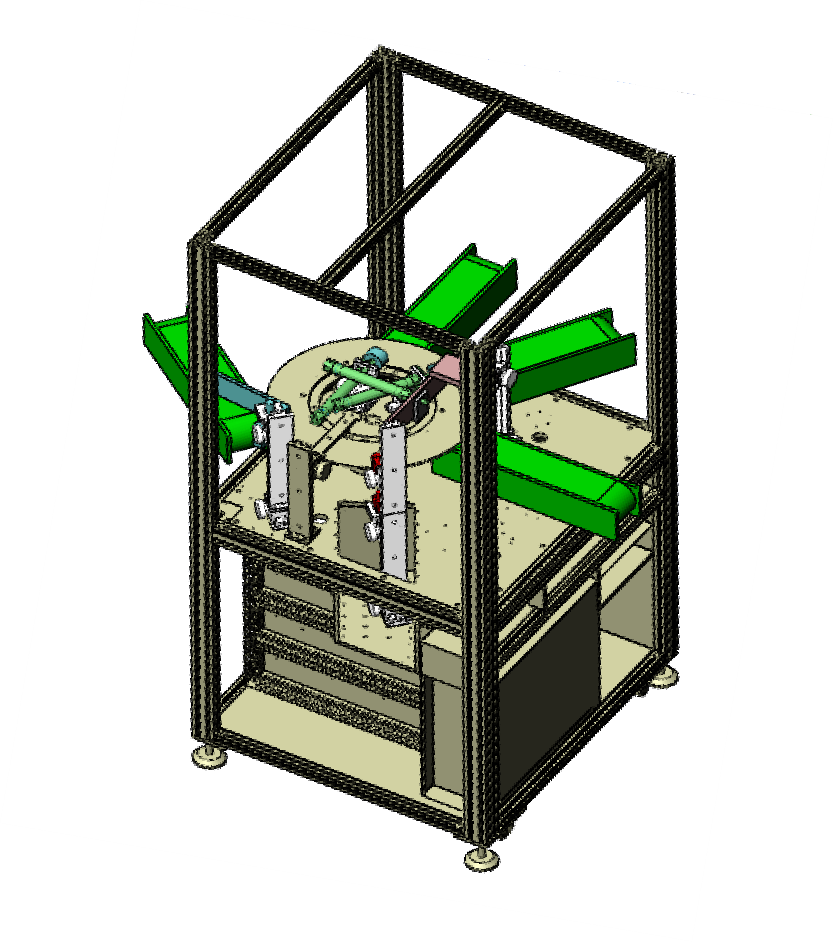

設備外觀3D立體圖
貼片電感機器視覺檢測設備貼片電感機器視覺檢測設備
樣件測試圖片:

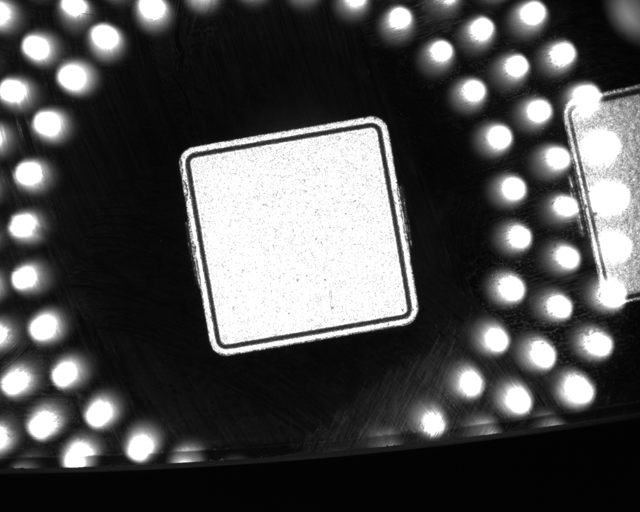

底部正光檢測原圖：

貼片電感機器視覺檢測設備

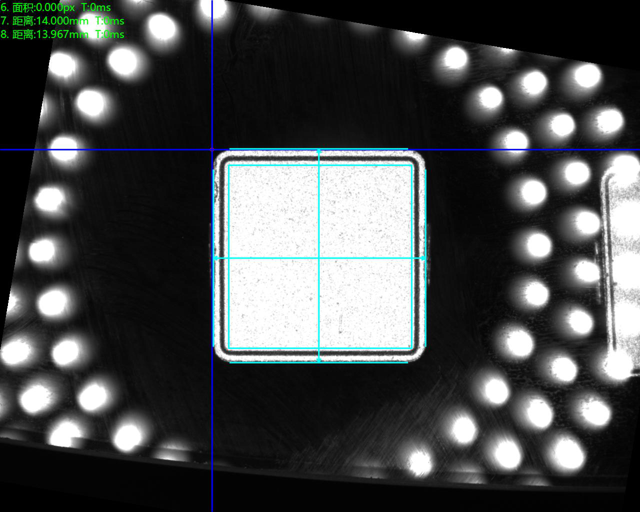

底部正光檢測良品分析圖：OK

貼片電感機器視覺檢測設備

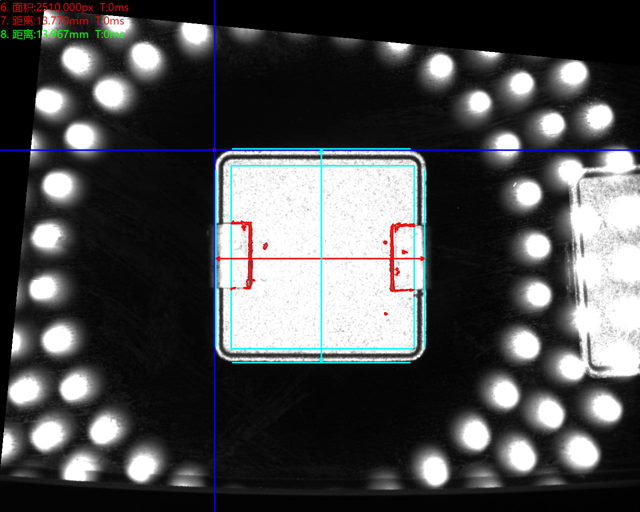

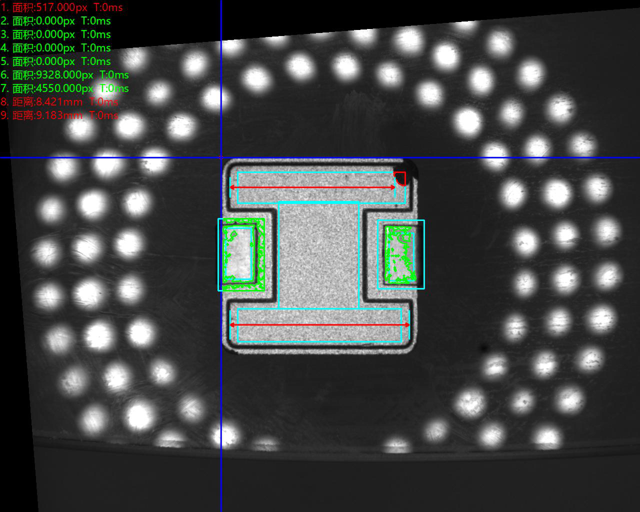

底部正光檢測不良品分析圖：NG         不良原因：破損

貼片電感機器視覺檢測設備

底部正光檢測不良品分析圖：NG         不良原因：端子反向

底部正光檢測不良品分析圖

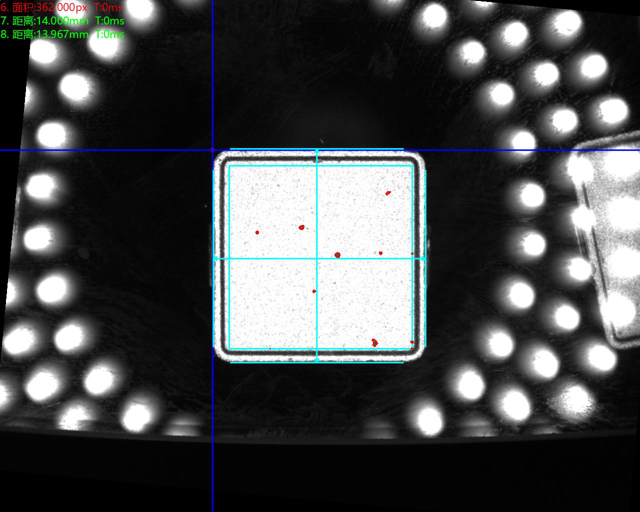

底部正光檢測不良品分析圖：NG         不良原因：臟污

貼片電感機器視覺檢測設備

底部正光檢測不良品分析圖：NG         不良原因：裂紋

底部正光檢測不良品分析圖

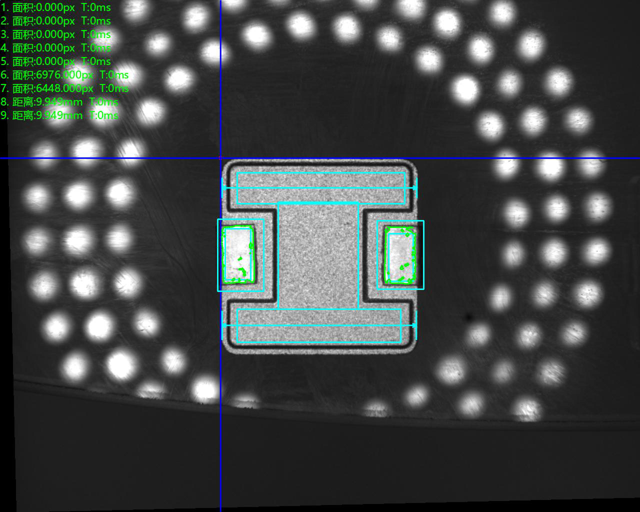

頂部正光檢測良品分析圖：OK

頂部正光檢測良品分析圖

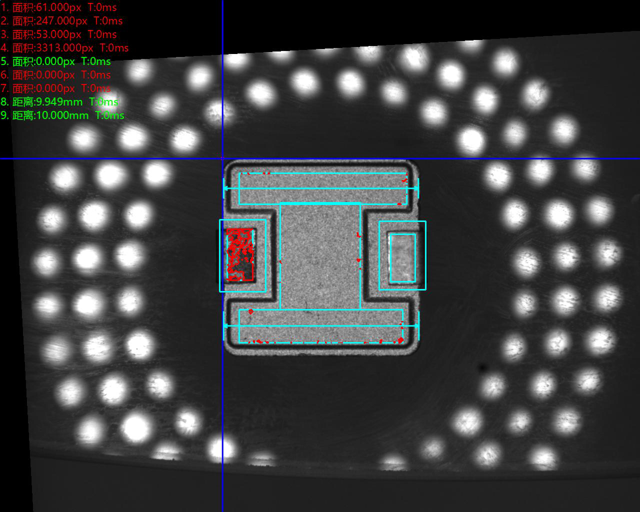

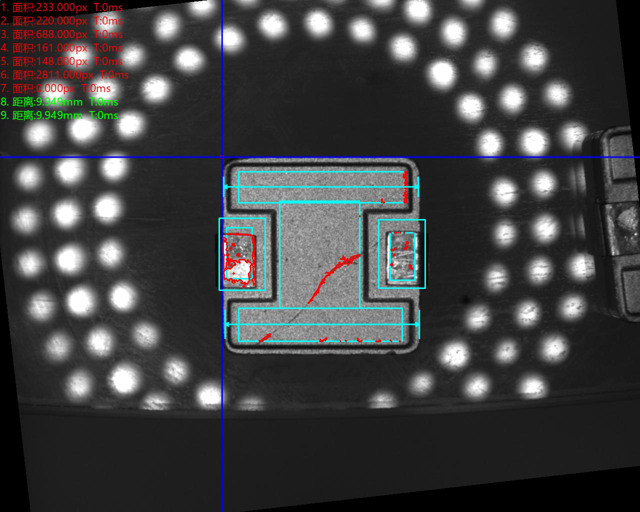

頂部正光檢測不良品分析圖：NG          不良原因：端子發黑

頂部正光檢測不良品分析圖

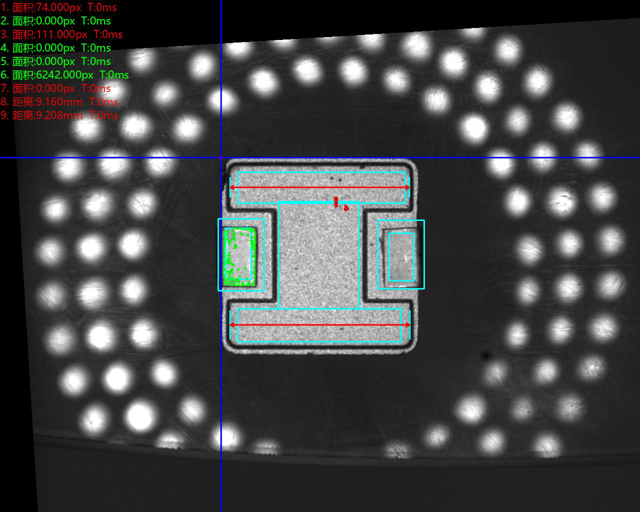

頂部正光檢測不良品分析圖：NG          不良原因：端子不平

頂部正光檢測不良品分析圖

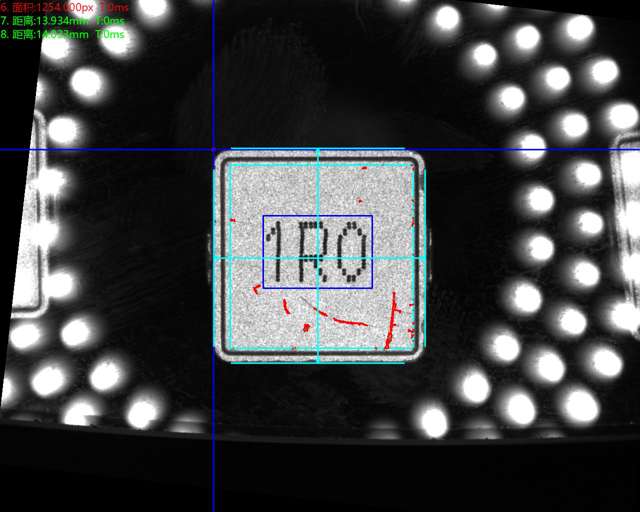

頂部正光檢測不良品分析圖：NG          不良原因：裂紋

頂部正光檢測不良品分析圖

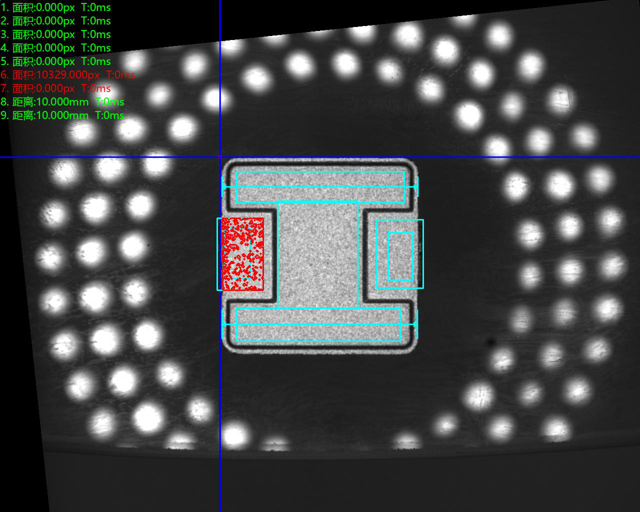

頂部正光檢測不良品分析圖：NG          不良原因：端子反向

頂部正光檢測不良品分析圖

頂部正光檢測不良品分析圖：NG          不良原因：邊緣破損

頂部正光檢測不良品分析圖

頂部正光檢測不良品分析圖：NG          不良原因：殘缺

頂部正光檢測不良品分析圖

正面正光檢測良品分析圖：OK

正面正光檢測良品分析圖

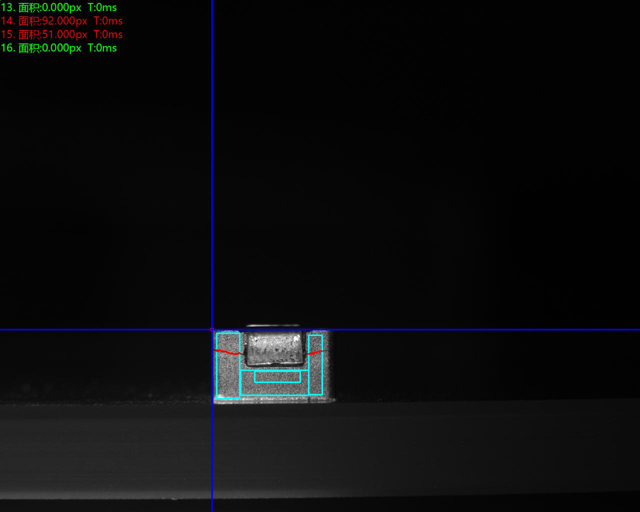

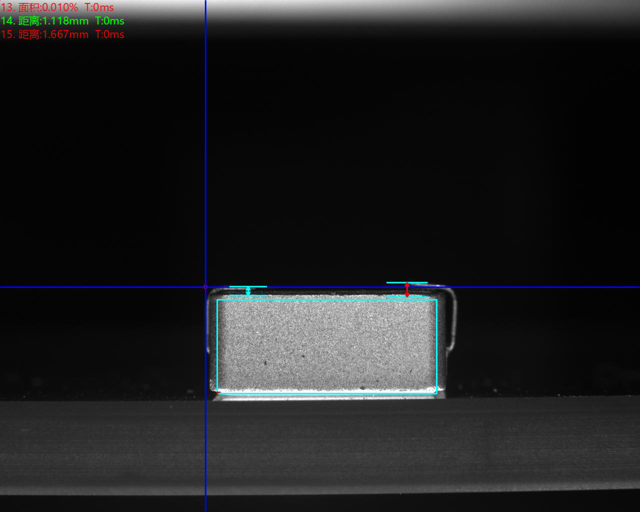

正面正光檢測不良品分析圖：NG          不良原因：端子不平

貼片電感機器視覺檢測設備

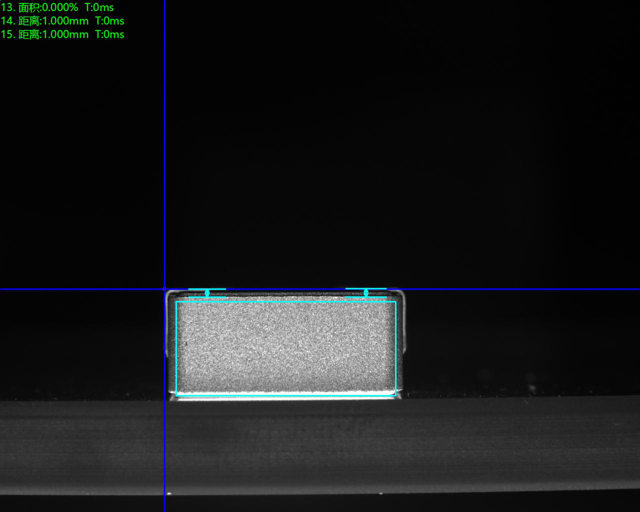

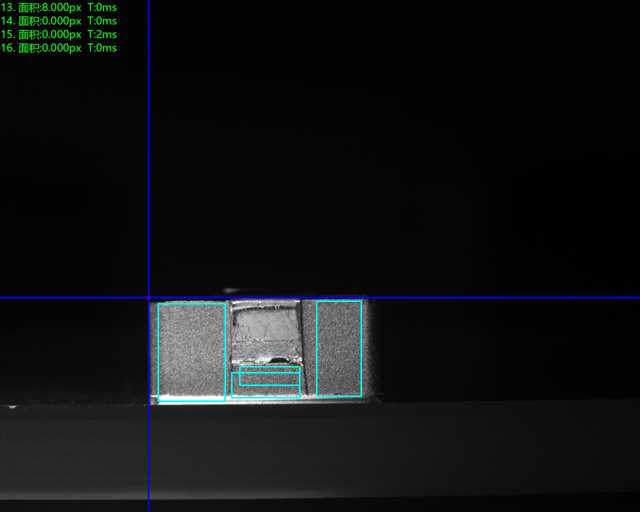

側面正光檢測良品分析圖：OK

貼片電感機器視覺檢測設備

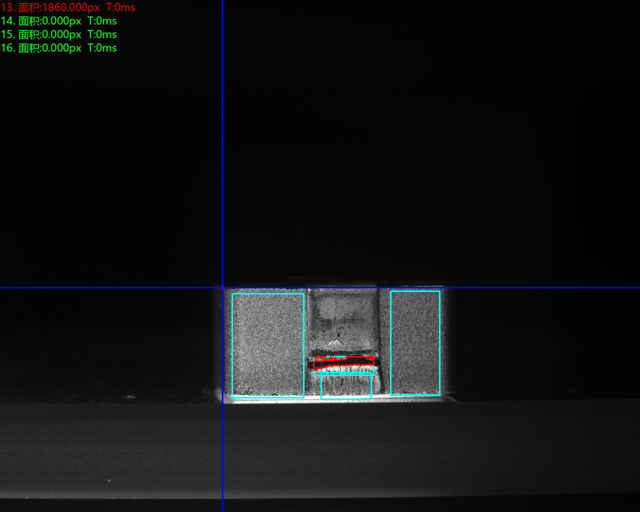

側面正光檢測不良品分析圖：NG          不良原因：露銅

貼片電感機器視覺檢測設備

反正面正光檢測良品分析圖：OK

貼片電感機器視覺檢測設備

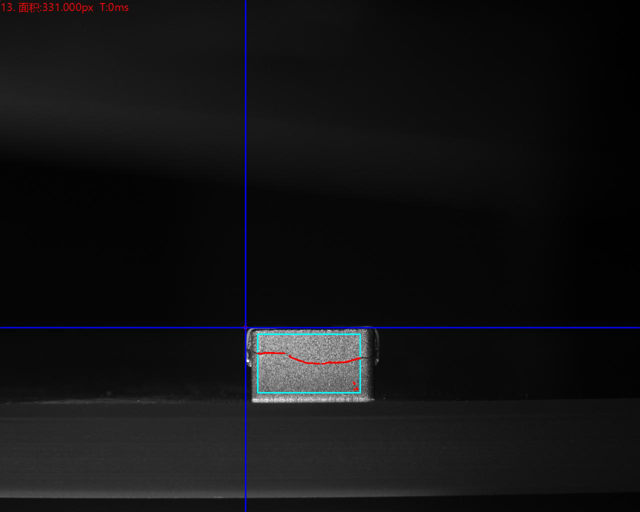

反正面正光檢測不良品分析圖：NG          不良原因：裂紋

貼片電感機器視覺檢測設備

反側面正光檢測良品分析圖：OK

貼片電感機器視覺檢測設備

反側面正光檢測不良品分析圖：NG          不良原因：端子發黑

貼片電感機器視覺檢測設備
